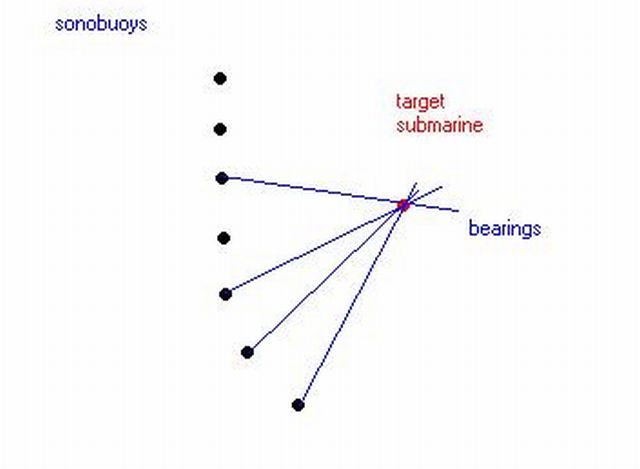

 소노부이를 이용한 대잠삼각측량. |
1 개요
대잠삼각측량(對潛三角測量, Anti-Submarine Triangulation). 말그대로 삼각 측량을 이용하여 잠수함의 위치를 특정하는 전술이다.
대잠수함 탐지수단인 소나는 탐지수단중 가장 믿을만 하지만, 동시에 믿을만하지 못하다. 이유인 즉슨 음파는 해수(海水)의 온도, 염도나 해류에 큰 영향을 받아 이리저리 굴절되거나 산란된다. 그래서 소나또한 확실한 탐지를 보장하지 못했기에, 대잠삼각측량이 대잠전의 기본이 되었다. 쉽게 말해 하나의 탐지장비로 얻은 표적을 다른 탐지장비로 2차, 3차 탐지하여 신뢰성을 높이는 것이다.
2 잠수함의 대잠삼각측량
잠수함이 적 잠수함을 잡는데 사용되는 삼각 측량 수단과 절차는 다음과 같다.
- 예인소나[1]로 적함을 탐지한다. 예인소나의 특성상 예인소나의 양 옆으로 대칭되게 표적이 탐지된다. 이 두 표적중 하나는 허위 표적이 된다.
- 둘 중 하나의 표적을 향해 함수(艦首)를 돌리고 함수소나[2]로 표적을 조사한다. 아무것도 탐지되지 않는다면 그쪽의 표적이 허위표적, 반대쪽이 실 표적일 것이다. 실 표적을 함수소나로 조사하여 함급과 속도, 심도(深度)등을 알아낸다.
- 측면배열소나(Flank Array SONAR, FAS)[3]로 한번 더 탐지한다.
- 현재까지 3중으로 탐지를 하였고 상당히 표적 정보가 누적되었으므로 능동소나[4]를 발신하여 더욱 확실한 표적 위치를 획득한다.
- 표적운동측정(Target Motion Analyssis, TMA)[5]은 위 과정 내내 계속해서 실행해야한다. 최종적으로 4개의 탐지장비로 얻은 표적정보를 결합하여 적함의 위치를 도출해내어 추적 혹은 공격한다.
3 수상세력의 대잠삼각측량
현대 해전의 대잠수함 작전은 수상함 단독으로는 무리가 있고, 항공기가 협력해야 효과를 볼 수 있기 때문에 수상세력이라고 표기하였다.
수상세력의 대잠삼각측량 수단과 절차는 다음과 같다.
- 적 잠수함의 존재를 확인하고 대잠전투태세에 돌입한다. 수상함은 탑재 대잠헬기를 이륙시키고, 가능하다면 대잠초계기의 지원을 받는다.
- 대잠헬기 혹은 대잠초계기가 소노부이[6]로 포위망을 형성한다.
- 소노부이는 수동 혹은 능동 방식으로 적 잠수함의 표적정보를 획득한다. 본 문서 상단의 사진을 생각하면 쉽다.
- 적 잠수함의 위치가 대강 파악되었다면 자기변화탐지장비(Magnetic Anomaly Detection, MAD)[7]를 작동시키고 적 잠수함 상공을 통과했을때 자기장 변화가 탐지되었다면 그 위치가 확실하다. 이후 추적 혹은 공격한다.
4 관련 항목
- ↑ 잠수함이나 수상전투함이 사용하는 케이블에 달린 수중음파탐지기. 케이블을 수중에 길게 늘어뜨려 사용한다.
- ↑ 말그대로 함선의 가장 앞쪽에 장착된 수중음파탐지기
- ↑ 잠수함 측면에 부착되는 수중음파탐지기.
- ↑ 함수소나에서 발신하는 음파. 소나는 음파를 듣는 수동소나, 음파를 쏘는 능동소나가 있으며 잠수함용 함수소나는 대부분 둘을 모두 사용한다.
- ↑ 여러 탐지장비로부터 얻은 표적정보를 모아 적함의 실제 위치를 계산하는 과정. 보통은 컴퓨터가 한다.
- ↑ 항공기나 수상함에서 투하하는 부표형 수중음파탐지기.
- ↑ 강철덩어리인 잠수함이 지구의 자기장에 미치는 미세한 영향을 찾아내는 장치이다. 깊은 대양에서는 효과가 좋으나 서해처럼 얕은 바다에서는 효과를 보기 어렵기 때문에 서해의 경우 음파탐지에 의존해야한다.
그런데 서해는 음파탐지하기도 극악인 바다잖아? 안될꺼야.
