중국이 개발한 고고도 지대공미사일(SAM)이다.
목차
1 개요
중국에서는 홍기(훙치: 红旗)-9라고 불리우는 모델명을 부여한 중국판 S-300V이라고 할 수 있다. 서방분류는 HQ라는 형식명을 부여하고 있는데 있는 홍기라는 중국식 어원을 그대로 영어로 직역한 형태이다.

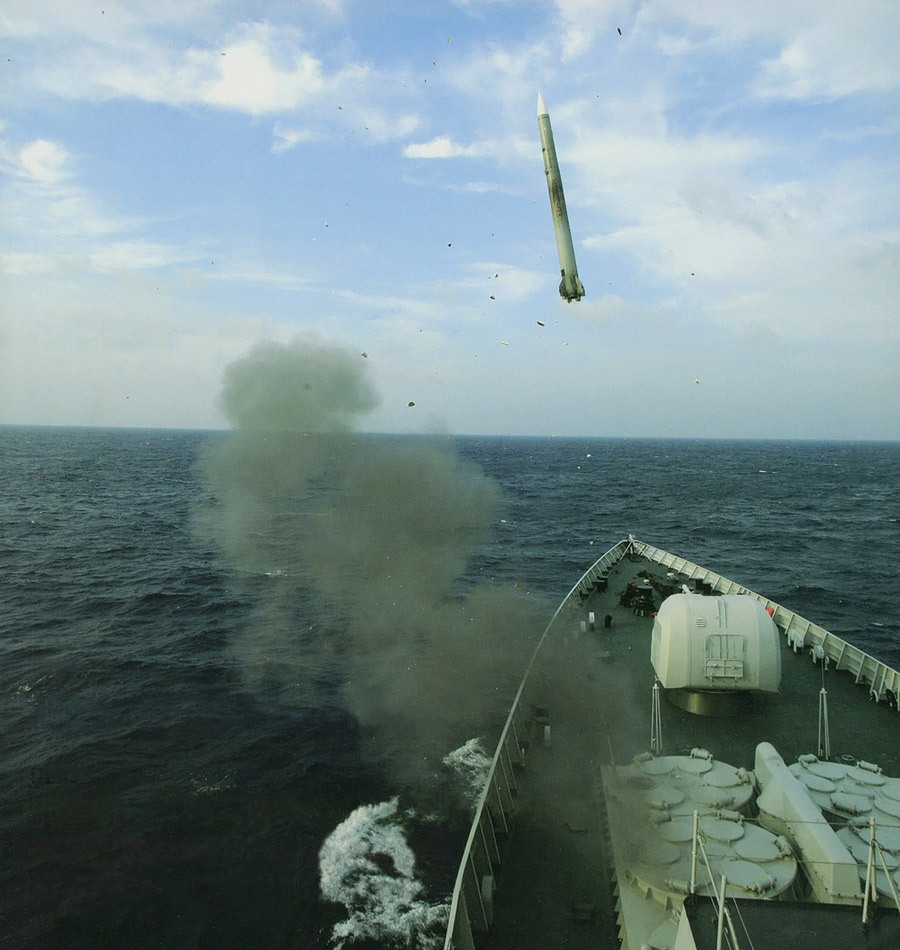

현재 중국은 이를 기반으로 하여 함대공미사일체계를 구축한 상황이다. 중국판 이지스함이라고 불리우는 란저우급 구축함과 쿤민급 구축함에 HHQ-9(해홍기: 海红旗-9)라는 형식 모델명으로 운영중에 있다.
2 개발
중국이 대략 80년대 중후반부터 러시아의 S-300V을 카피한 모델로 알려져 있다. 하지만 개발이 순탄치 않았는지 공개는 90년대말에서야 공개가 된 물건이다. 기본적인 사항들은 S-300과 그대로 유사하다는 평가가 대체적으로 S-300V을 기반으로 했을 것으로 알려져 있다. 다만 중국도 지속적인 개량과 해군의 함대공미사일체계화를 강화함으로서 개량을 하고 있는 상황이다. 이를 기반으로 2000년대 후반에 HQ-16 중거리 지대공미사일 체계 개발을 하는데 기반이 되기도 했다.
최종적으로 S-300V2 혹은 S-300PMU1수준으로 파악되고 있다.
3 구성 및 제원
지휘통제차량 X1 사격통제레이더차량 X1 레이더 탐색 차량 X1 미사일 탑재 차량 X1 미사일 지원차량 X1
로 구성되어 있다. 발사대를 탑재한 차량은 총 6개의 발사대를 운영하고 있다.
3.1 미사일 제원
미사일은 기본적으로 S-300과 동일할 것으로 추정되나 5V55계열일 가능성이 높다. 9M96계열 미사일의 경우 90년대 후반부에 등장한데다가 중국이 기술입수에 관련된 이야기가 없기 때문이다. 현재 알려진 바에 따르면 5V55계열과 유사하여 그쪽으로 추정되는 것으로 알려져 있다.
| 중량 | 1,300kg |
| 전체 길이 | 6.8 m |
| 탄두 중량 | 180kg |
| 엔진 | 2단 고체 로켓 |
| 최소사정거리 | 6km |
| 최대사정거리 | 27~120km |
| 최대고도 | 30km |
| 최대 속력 | 마하 4.2~ 6 |
| 유도체계 | 초기 - 관성항법 중간 - 지령유도 종말 - 액티브 레이더 유도 |
| 운영 플랫폼 | 태안 TAS5380 8 × 8 트럭 |
앞서 이야기한것처럼 FT-2000이라는 장거리 지대공 미사일체계를 구축하고 있다. 분류상 대레이더미사일로 알려져 있으며 조기경보통제기와 같은 작전지원기에대한 타격을 강화하는 것으로 추정된다.
| 중량 | 1,300kg |
| 전체 길이 | 6.8 m |
| 탄두 중량 | 180kg |
| 엔진 | 2단 고체 로켓 |
| 최소사정거리 | 12km |
| 최대사정거리 | 100km |
| 최대고도 | 20km |
사정거리 100km를 보아 주로 E-2와 같은 조기경보기와 EA-18G 전자전기와 같은 지원기들을 타격하는데 주 목적으로 두는 것으로 보이나 러시아의 사례처럼 초장거리 지대공미사일 개발을 중국도 노리고 있어서 앞서 이야기한 조기경보통제기와 같은 대형 레이더를 운영하는 지원기들을 요격할 것으로 보인다.
3.2 레이더 제원
레이더 역시 마찬가지로 S-300P와 동일할 것으로 추정된다. S-300의 모델답게 레이더가 통합되어있는 것이 아니라 탐색레이더와 사격통제레이더가 각가 따로 존재하여 운영한다.
3.2.1 사격 통제 레이더
HT-233라는 모델명이 붙여진 레이더로 사격통제지휘를 담당하는 레이더이다. Flap Lid 레이더 형태로 중국이 처음 내놓으면서 주장한것은 패트리어트와 러시아의 30N6 레이더보다 훨씬 높은 출력을 자랑한다거 선전했지만 30N6보다 초기형은 못했을 것으로 추정된다. 지금도 레이더 소프트웨어 능력이 부족한 중국의 기술력상 30N6는 따라잡았겠지만 그 이상은 어려울 것으로 보인다.
| 최대 추적감시거리 | 120km |
| 탐지방향 | 360도 |
| 탐지 고도 | 0-65도 |
| 최대 추적수 | 100개 |
| 동시 목표지정수 | 50개 |
대략 추정된다고 한다.
3.2.2 탐색 레이더
LLQ-305B 이라는 모델명으로 불리우는 탐색 레이더가 표준으로 LLQ-120 저고도 레이더 LLQ-305A AESA레이더로 나뉘어져 있다. 다만 LLQ-305A AESA레이더는 사격통제레이더와 통합된 모델이라고 할 수 있다.
| LLQ-305B | |
| 높이 | 3.5 m |
| 레이더 면적 | 350mm |
| 레이더 회전수 | 분당 11.67회 |
| 레이더 대역 | S밴드 |
| LLQ-120 | |
| 높이 | 2.3 m |
| 최대 높이 | 7m[1] |
| 레이더 회전수 | 분당 23.75회 |
| 레이더 대역 | L밴드 |
LLQ-305A AESA레이더 이다. THAAD의 AN/TPY-2 레이더를 따라한 것으로 추정된다. 최소한 종말단계요격체계를 최대한 따라한 것으로 보이나 성능적으로 여전히 미비할 것으로 추정된다. 당연히 레이더 전자파역시 X밴드로 추정된다.
3.3 HQ-9 개량 사안
90년대 나온 HQ-9은 당연히 여러가지 버젼으로 개량되는 과정을 거쳤다.이는 중국군의 ROC를 제대로 충족하지 못해서 이기도 하지만 중국의 계열화의 개발과정을 거친 셈이라고도 할 수도 있다.
현재까지 최종 개량된 버젼은 러시아의 S-300V2와 S-300PMU2 수준에 도달해 있는 것으로 보인다.
현재까지 지상발사모델로는 A/B/C형으로 각각 개량되었거나 개량중이며 해상형 모델의 경우 HHQ-9A형까지 운영되고 있다.
| 모델 | 개량 사항 |
| HQ-9A | 1999년 최초발사, 2001년 실전배치 반능동레이더체계로 미사일 시커 교체 및 사정거리 연장 |
| HQ-9B | 2006년 2월 시험발사 듀얼시커 미사일체계로 개량(반능동-적외선) 발사체 교체 |
| HQ-9C | 개발중. 능동레이더체계로 통합 시커 구성 예정 |
| HHQ-9A | 8개의 6셀 콜드 런치 방식의 VLS체계 확립 |
4 수출 모델및 실적
중국 인민해방군뿐만 아니라 해외 수출실적이나 해외판매용이 당연히 존재한다.
해외 판매용으로는 FD-2000이라는 모델로 스텔스기를 잡을수 있다고 선전하는 YLC-20 패시브 레이더를 옵션으로 제공하는 모델로 제안된바 있다. 하지만 FD-2000은 그 동안 수출실적이 없다가 뜻밖에도 2013년에 NATO국가인 터키의 지대공미사일 사업에서 선정되는 매우 쇼킹한 일이 발생했다.기사기사2 덕분에 유럽과 미국에서는 난리가 났었는데 기본적으로 피아식별도 안될뿐더러 피아식별 소프트웨어를 중국제에서는 할수 없다는 입장을 터키에게 분명하게 통보했다고 한다. 현재 터키정부로서는 NATO국가임으로 피아식별이나 소프트웨어 연계 문제에서 상당히 고심할수 밖에 없는 입장이고 그 문제가 현재 2년 넘도록 질질 끌고 있는 상황이며 덕분에 터키에서는 독자개발로 갈지 확정안대로 갈지 갑박을론 상황이었으나, 결국 터키가 국산 지대공 미사일체계를 개발하기로 하면서 수출이 결렬됐다.
2015년에 중국의 확고한 무기시장인 파키스탄에서 도입협상이 진행되면서 첫번째 실적을 올리게 될 것으로 보인다.
하지만 비공식적으로는 북한이 KN-06라고 불리우는 번개 5호의 기술판매 혹은 직접적인 무기 판매를 해준것으로 추정된다.
5 기타
HQ-12라는 모델의 저고도 방공망체계도 HQ-9과 연동해서 운영되는 것으로 보인다.
- ↑ 230mm 면적의 레이더를 설치한 마스트를 최대한 높이 설치했을 경우
