1 개요

제1차 세계대전 이후 독일은 연합국들이 독일의 재군비를 막기 위해 만든 조약이었던 베르사유 조약으로 자체적 병기 제작을 바로 제약받게 된다. 그러한 연유로 독일은 스위스의 총기회사인 졸로투른(Solothurn)사에 의뢰하여 자국에서 활용할 강력한 20mm 신형 기관포의 제작을 의뢰하게 된다. 그리고 그것은 독일 해군의 ST-5 프로젝트라고 지칭된 후 20mm구경의 C/30 기관포로 제작되게 된다.

당시 독일이 요구한 성능은 이러했다.

20mm 급 이상의 탄환 사용

2. 분당 120발 이상의 발사속도

3. 벨트 급탄방식

이에 졸로투른사의 초기모델인 2cm C/30 기관포를 제작하지만, 총 자체는 괜찮은 편이나 발사시 상당히 느린 폭속의 발사속도를 가지고 있는 단점이 있었다.

이에 마우저와 라인메탈이 탄약의 문제로 생각하여 각자 생산을 하여 나온것이 바로 Flak30과 Flak38이다. 1934년부터 1945년 까지 생산되었던 이 기관포들은 도합 144,000정이 생산되었다.

2 Flak 30

2.1 설명

Bundesarchiv_Bild_101I-301-1953-24%2C_Seine-et-Oise%2C_Soldaten_mit_Flak-Gesch%C3%BCtz.jpg

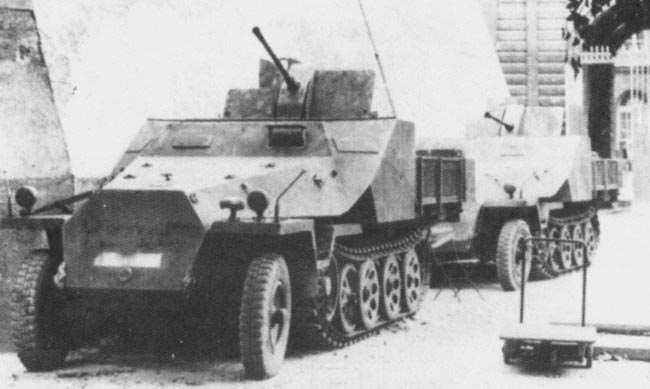

라인메탈이 제작한 대공포로 1934년에 육군의 대공화기로 채택이 되어 함께 전장에 나오게 된다. 고정형 Flak 30을 군용 트럭위에 실어 올리면서 대공차량으로 사용하기 시작했고 반궤도 차량인 하노마크에 탑재까지 하였다. 탄속자체가 워낙 빨라서 저공으로 오는 항공기에 대해서 효과적인 화력을 보였고, 포 자체의 부앙각이 뛰어났기에 지상표적 제압으로 사용하기 시작했다. 특히나 건물속에 있는 저격수나 소련군 보병과 함께 밀려들어오는 장갑차를 제압하는데 아주 효과적이여서 환영을 받았다. 그러나 Flak 38에 비해 대중들에게 그리 잘 알려지지 않았다.

2.2 제원

사용 기간 : 1934년 4월 - 1945년
생산 기간 : 1934년 – 1945년
무게 : 450kg (992 lbs)
전장 : 4.08m (13 ft 5 in)
포신 길이 : 1.3m (4 ft 3 in) L/65
전폭 : 1.81m (5 ft 11 in)
전고 : 1.6m (5 ft 3 in)
조작 요원 : 7명
포탄 : 20×138mm B
구경 : 20mm (.79 in)
부앙각 : -12°to ±90°
회전각 : 360°
발사 속도 : 분당 280–450발 (cyclic)/분당 120–180발 (practical)
포구초속 : 900 m/s (2,953 ft/s)
유효 사정거리 : 2,200 m (2,406 yds)
급탄 체계 : 20발 상자식 탄창

3 Flak 38

3.1 설명

Bundesarchiv_Bild_101I-219-0597-15%2C_Russland-Mitte-S%C3%BCd%2C_leichte_Flak%2C_Josef_Niemitz.jpg

Flak 30의 성공을 본 마우저가 개발한 기관포. Flak 30에 비해 개선된 점이 많아 해군에 채택된 것을 시작으로 독일군을 대표하는 기관포 및 대공포가 되었다. Flak 30에 비해 차량에 장착되거나 전함과 소형 전투 선박 및 폭격기와 전투기에 장착되는 등 폭넓게 사용되었다.

3.2 제원

사용 기간 : 1940년 3월–1945년
생산 기간 : 1940–1945년
무게 : 1,509kg (3,327 lbs)
전장 : 4.08m (13 ft 5 in)
포신 길이 : 1.3m (4 ft 3 in) L/65
전폭 : 1.81m (5 ft 11 in)
전고 : 1.6m (5 ft 3 in)
조작 요원 : 8명
포탄 : 20×138mm B
구경 : 20mm (.78 in)
부앙각 : - 10° - +100°
회전각 : 360°
발사 속도 : 분당 450발
포구초속 : 900 m/s (2,953 ft/s)
유효 사정거리 : 2,200 m (2,406 yds)
급탄 체계 : 4 x 20발 상자형 탄창

4 20mm Flakvierling 38 L / 112.5

4.1 설명

개전 초에 비해 연합군의 항공기 속도가 증가하자 Flak 38에 4개의 총열을 부착하여^[1] 동시에 사격할 수 있도록 하였다. 바퀴, 접을수 있는 시트, 핸들, 장전하기 쉬운 탄창 등으로 이뤄져 있으며 2개의 바퀴가 달려있어 빠른 속도로 이동이 가능하고, 바퀴를 들어올리면 기관포는 360도 회전이 되었다.^[2]

또한 총열은 손쉽게 바꿀 수 있었을 뿐만 아니라 전자동, 반자동으로 사격이 가능했다. 이 포는 산악사단이나 공수부대에서도 사용하였고 독일해군에서도 자동장전 모델을 사용하였다. 또한 대공전차의 주무장이나 무장열차에도 사용하는 등 작고 균형이 잘 잡혀있고 사용하기 쉬우며 운용이 편한 무기였다.

4호 전차의 파생형인 비르벨빈트(회오리 바람이란 뜻의 독일어)가 이 4연장 Flak 38을 탑재한 유일한 대공전차다.^[3] 엄연히 보자면 쿠겔블리츠가 나오기 이전의 임시해결책 성격의 차량으로, 이후에도 30mm MK 103/28 4연장이나 30mm MK 103/38 4연장을 탑재해 강화하려는 계획은 잡혔으나 실현되진 않았다.

대공포대로써는 1938년 독일해군에 의해 처음 설치되었다. 그다음에 1940년경 독일공군과 국방군에 도입이 되었다. 가격은 라이히스마르크 20,000. 연합군측 비행기들이 두려워하고 가장 무서워하는 저공비행기용 대공무기로써 고공비행기용 대공포와 같이 설치되어 사용되었다.

Flak 38이 낮은 갑판에 설치되면 고성능 대공포들은 플랫폼의 높은 곳에 설치되었다. 이러한 대공포대의 높이는 40-50 미터에 달했다.

4.2 제원

구경 : 20mm
종류 : 경 대공 기관포(Light Anti-Aircraft Gun, AA Gun)
생산개시일 : 1940년 3월
제조사 : Mauser
생산대수 : 3768
조작자 : 8명
크기 : (길이) 4.08 meters, (넓이) 1.81 meters , (높이) 1.6 meters
무게 : (방열시) 1,509 kilograms
회전 : 360도
Ammunition Type : High Explosive Incendiary
Ammunition Weight : 120 grams
급탄방식 : 4 x 20발 박스 탄창(총80발)
총구 발사속도 : 900 meters per second
발사속도 : 1800 발/분당 (4 x 450 = 1800 rpm)
사거리 : (유효) 2,200 meters

5 등장매체

라이언 일병 구하기

무한궤도가 끊어진 티거의 승무원들을 학살(?)하는 주인공 미군들에게 뜨거운 20mm탄 셰레를 날린다. 7분 40초부터 나온다.20mm위주로 나온 영상 관객들도 좁은 길에서 보병들에게 비교적 쉽게 무력화된 티거보다, 순식간에 미군 너다섯명을 끔살시킨 이쪽에 더 큰 인상을 받았다. 이 영상 이후에도 한동안 미군을 괴롭힌 이후에야 무력화됐다.
