1 제원
| RIM-162 ESSM | |
| 길이 | 3.66 m |
| 직경 | 254 mm |
| 엔진 | Mk 143 Mod 0 |
| 속도 | 마하 4 |
| 사거리 | 50km 이상 |
| 탄두 | 파편형 탄두: 39 kg |
| 발사중량 | 280kg |
| 가격 | 약 80만 달러 |
| 발사 플랫폼 | Mk 41 VLS (RIM-162A/B) |
| Mk 48 VLS (RIM-162C) | |
| Mk 29 발사기 (RIM-162D) | |
2 상세
ESSM(Evolved Sea Sparrow Missile) 함대공 미사일은 종전에 사용되던 시스패로우의 개량형으로 레이시온이 개발했다. 기존 시스패로우보다 사거리와 기동성, 발사중량이 늘어났지만 함의 유도를 받는 세미 액티브 방식인지라 시커에는 큰 차이가 없다. 기존 스패로우보다 날개가 간소화 된 대신 추진체에 추력분사방향제어장치(TVC)를 달아 50G까지 기동할 수 있어 시스키머나 초음속 대함미사일 등에 효과적으로 대응할 수 있다. ESSM의 가격은 SM-2 Block IIIB 보다 비싼 편.(ESSM의 FY2014 발당 가격은 84만 달러, SM-2 Block IIIB는 68만 달러) SM-2 미사일과 마찬가지로 X밴드/S밴드 업링크를 수신하여, 중간단계 유도가 가능하므로 RIM-7에 비해 동시교전능력도 매우 향상되었다.
사용 가능한 발사대는 몇 가지가 있는데 Mk.48 VLS에는 해당 미사일을 1발 씩만 장착이 가능하다. 그리고 Mk.56 VLS의 경우에는 Mk.48 VLS를 경량화하며 ESSM만을 사용할 수 있으나 2발을 탑재할 수 있다고 한다. Mk.41 VLS의 경우는 Mk.25 쿼드팩 캐니스터를 삽입하여 한 셀에 4발을 장비할 수 있다. 또한 아래 사진과 같이 8연장 발사기 Mk.29에 수납해 항공모함이나 강습상륙함 등 대형함을 방어하는데 사용되기도 한다.
하지만 개조 비용과 ESSM의 비싼 가격 등의 문제로 인해 돈 많은 미해군조차도 모두 ESSM 탑재 개수를 하지는 않았다. 이 개수에는 SSDS(Ship Self Defense System)이라 불리는 소프트웨어, 하드웨어적 개량이 필요한데 상당히 높은 비용이 요구된다. 게다가 ESSM은 SM-2와 같은 일루미네이팅 레이더로 종말유도를 하므로 ESSM이 SM-2의 동시요격능력을 잡아먹게 되어 미 해군은 알레이버크급 후기함에는 ESSM을 적극적으로 배치하지 않는다.[1]
그러나 이러한 단점에도 불구하고 ESSM은 적은 발사대로도 많이 탑재할 수 있고 요격 능력이 우수하다는 장점만으로 여러 국가에서 채택되고 있다. 특히 유럽국가들의 경우 NATO 시스패로우 컨소시엄을 구성해 공동으로 미사일을 구입하거나 정비를 받고 있다.
네덜란드 탈레스에서 APAR 시스템의 X밴드 AESA를 호밍용 일루미네이터로 사용할 수 있게 해주는 ICWI(단속적 표적연속조사)라는 미사일 호밍 기술을 개발했는데, ESSM에도 대응하는 개량이 이루어져 네덜란드, 독일, 호주, 일본이 이를 채택하여 미사일에 몇가지 부품을 추가/개량해서 사용하고 있다.근데 이게 다 돈 또한 미국 역시 줌왈트급이나 제럴드 R. 포드급 항공모함에 AESA 레이더를 탑재하면서 ICWI 기법을 도입할 예정이다.#[2]
현재는 업그레이드형인 ESSM Block II가 개발되고 있으며, Active / Semi-Active 시커가 탑재될 것이라고 예측하고 있다. Block II는 2020년에 배치될 예정이다.
3 국가별 ESSM을 사용하는 군함
3.1 미국
알레이버크급
타이콘데로가급
줌왈트급
니미츠급 항공모함
제럴드 R. 포드급 항공모함
아메리카급 강습상륙함
3.2 일본 [3]
| ESSM: 자위대/해상자위대의 군함 | ||
| 함종 | 함급 | 보유 대수 |
| 헬기 항모 | 휴우가급 | 2척 |
| 구축함 | 아키즈키급 | 4척 |
| 구축함 | 다카나미급 | 5척 |
| 구축함 | 무라사메급 | 9척 |
| 구축함 | 25DD | (+2척) |
| 총: 20척(+2척) | ||
3.3 유럽 및 기타 국가
독일 - 브란덴부르크급[4]/작센급
네덜란드 - 드 제벤 프로비시엔급#
뉴질랜드[5]/호주[6] - 안작급
스페인/호주 - 알바로 데 바잔급/호바트급
호주 - 올리버 해저드 페리급(애들레이드급) 3~6번함
노르웨이 - 프리드요프 난센급#[7]
덴마크 - 이버 휴잇펠트급#
그리스 - 히드라급 프리깃#
캐나다 - 헬리팩스급 프리깃[8]
터키 - G급 프리깃#
타이 - 나레수안급 프리깃#
4 지상형

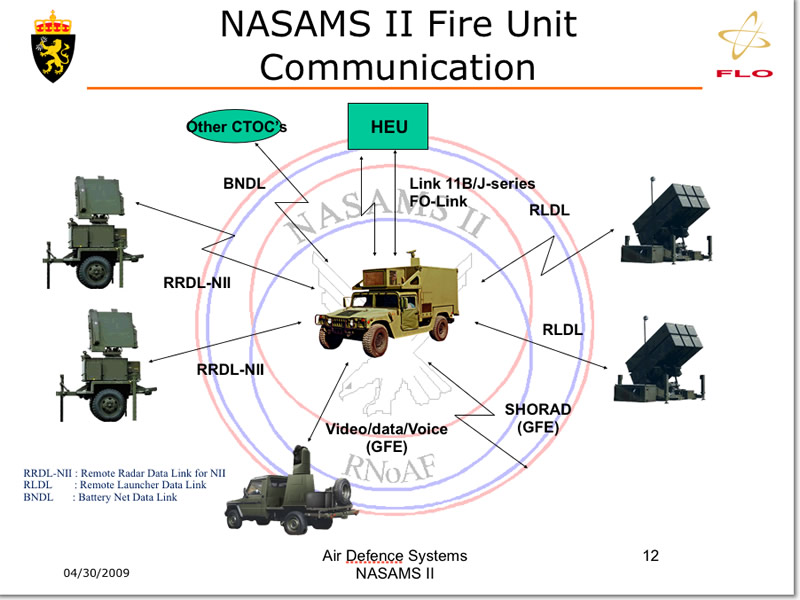

노르웨이군은 자국 방산기업인 콩스버그에서 ESSM을 지상형으로 개조한 NASAMS-II를 방공 미사일로 운용하고 있다.#
NASAMS-II는 핀란드, 네덜란드, 칠레, 오만 등지에도 수출되었다.#
폴란드 역시 자국 기업 WZU와 레이시온이 공동 개발한 지대공 ESSM을 운용할 예정이다.#
5 관련 항목
6 같이 보기
SM-6- ↑ 사실 알레이버크급 후기함들에는 CIWS도 탑재하지 않고 있다. 후기형으로 갈 수록 함의 모든 능력을 오로지 BMD와 장거리 방공에만 치중하는 셈.
- ↑ DDG-1000 SPY-3 radar. SM-2 missile software will be updated with interrupted continuouswave illumination (ICWI) in order to allow operation with DDG-1000. #
- ↑ 미쓰비시 전기에서 라이센스 생산 #
- ↑ 개량 예정
- ↑ #
- ↑ BAE 오스트레일리아가 라이센스 생산#
- ↑ 5000톤급 이지스함임에도 단 8셀의 Mk.41 VLS만이 탑재되어 있고, 쿼드셀을 통해 32발의 ESSM을 운용
- ↑ 현대화 개수 프로그램의 일환으로 탑재
