목차
1 개요
조선인민군의 주력 병력수송장갑차로 다양한 파생형이 존재한다. 중국의 63식 장갑차를 북한이 복제하여 개발하였다. 북한에선 승리호 혹은 신흥장갑차[1]로 부르며, 형식모델명은 VTT-323이다. 1973년 처음 공개되었기 때문에 한미연합사령부의 분류코드명은 M-1973 장갑차이다.
2 제원
M-1973 · VTT-323 승리호/신흥 장갑차
| VTT-323 제원 | |
| 중량 | 12.6t |
| 전장 | 6.5m |
| 전폭 | 3.0m |
| 전고 | 2.6m |
| 엔진 | ??? V-6P1 디젤 엔진 (추정) |
| 변속기 | 불명 |
| 현가장치 | 토션바 |
| 최대출력 | 280마력 |
| 최대속도 | 65km/h (추정) |
| 톤당 마력 | 22.2hp/t |
| 항속거리 | 500km (추정) |
| 도섭 가능 심도 | ~2m |
| 주무장 | ZPU-2 14.5mm 쌍열 대공포 (기본형) ZPU-4 14.5mm 4신 대공포 61-K 또는 65식 37mm 쌍열 대공포 (M-1985 SPAAG) 120-PM-43 120mm 박격포 1문 (M-1992 자주박격포) D-44 85mm 대전차포 1문 (자행 대전차포) M-30 122mm 곡사포 1문 (M-1981/ 1992 자행포) D-20 152mm 곡사포 1문 (M-1977 152mm 자행포) 63식 107mm 18연장 다연장 로켓포 122mm 12연장 다연장로켓포 KN-01 대함미사일 발사대 1문 (대함미사일 발사차량) 등등 |
| 부무장 | PKT 7.62mm 기관총 1정 9K11 말류트카 (수성포) 대전차미사일 발사기 2~4기 9К32 · 9К34 스트렐라-2/3 (화승총) 맨패즈 4연장 발사기 1기 [2] |
| 탄약 적재량 | 불명 |
| 탑승인원 | 승무원 3~4명 + 기계화보병 10~12명 |
| 방어력 | 7.62mm 소총탄 방호 (추정) |
| 장갑 | 균질압연장갑, 용접장갑 |
출처: 북한군 시크릿 리포트(13) =유용원/신범철/김진아=출처
3 상세
중국의 63식 장갑차를 카피생산했다고 하지만 북한나름대로의 설계사상을 반영한 물건이기도 하다.궤도의 보기륜이 하나 늘어서 총 5개로 움직이기 때문에 기동성을 원본보다 향상시키기 위해 주력한 것으로 보인다. 또한 원본인 63식도 파도막이를 통한 수상도하능력도 있어서 북한군의 것도 파도막이를 장착하여 수상 도행이 가능한 것으로 판단된다.

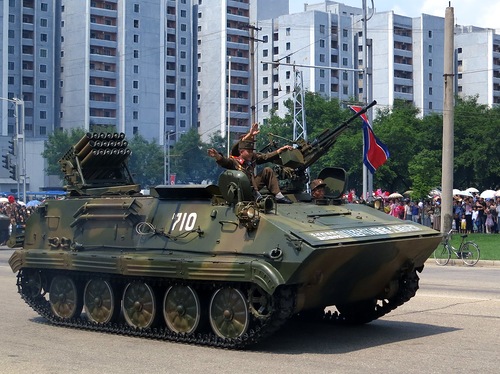

기본형의 경우 주 무장은 2연장 14.5mm 기관총이지만, 그외의 기타 무장으로 여러가지 형태가 보인다. AT-3 대전차미사일 탑재형 혹은 4연장 휴대용지대공미사일 발사기를 용접해서 붙인 모델도 보인다.
북한군의 주력 장갑차인 관계로 매우 다양한 파생형이 존재한다.
4 파생형
- 지휘장갑차형 모델
4.1 경전차
4.1.1 PT-85 (82식 경전차)
M-1985 · PT-85 · 82식 경전차
| PT-85 제원 | |
| 중량 | 20.0t |
| 전장 | 6.5m, 9.4m (포신 포함) |
| 전폭 | 3.1m |
| 전고 | 2.8m |
| 엔진 | ??? V-6P1 디젤 엔진 (추정) |
| 변속기 | 불명 |
| 현가장치 | 토션바 |
| 최대출력 | 280마력 |
| 최고속도 | 60km/h (추정) |
| 톤당 마력 | 14hp/t |
| 항속거리 | 500km (추정) |
| 도섭 가능 심도 | ?m |
| 주포 | D-5T 85mm 52구경장 강선포 1문 또는 85mm 54.6구경장 ZiS-S-53 강선포 1문 |
| 부무장 | PKT 7.62mm 기관총 1정 9K11 말류트카 (수성포) 대전차미사일 발사기 1기 |
| 탄약 적재량 | 85mm 전차포탄 ?발 7.62mm 기관총탄 ?발 |
| 탑승인원 | (전차장, 조종수, 포수, 탄약수) 4명 |
| 방어력 | 제한적 12.7mm 기관총탄 방호 |
| 장갑 | 전면 30mm (추정) |
PT-85(82식 신흥 경전차라고도 한다. 서방 코드네임은 M-1985라는 북한의 경전차이다. 이쪽은 T-34/85의 85mm 주포와 북한제 VTT-323의 차체를 결합한 것이다 PT-76보다 화력, 기동력, 적외선 투시경을 장착하여 야간전투능력이 강화되었다. 포신위에 대전차 미사일을 장착하기도 하고 SA-14/SA-16(화승총) 대공미사일을 장착하기도 한다. PT-76과 같이 빈약한 장갑으로 방어력이 허약하다. PT-76과 포탑 형태는 같으나 주포에 포구제퇴기가 없으므로 구분가능하며 총 560여대 정도를 보유한 것으로 짐작된다.
4.2 자행 대전차포
D-44 85mm포를 장착한 자행 대전차포
4.3 자주박격포
- M1992 소련제120mm 120-PM-43 박격포를 장착한 자주박격포
4.4 다연장 로켓포
- 122mm 12연장 방사포 모델
4.5 자행포
- M-1977 122mm D-30 곡사포를 장착한 자행포
- M-1977 중국제 D-20 152mm 곡사포를 장착한 자행포
4.6 미사일 발사차량
KN-01 대함미사일 발사차량
4.7 자주대공포
4.7.1 M-1992 자주대공포
M-1992 30mm 자주대공포
| M--1992 SPAAG 제원 | |
| 중량 | 12.6t |
| 전장 | 6.5m |
| 전폭 | 3.1m |
| 전고 | 3.6m |
| 엔진 | ??? V-6P1 디젤 엔진 (추정) |
| 변속기 | 불명 |
| 현가장치 | 토션바 |
| 최대출력 | 280마력 |
| 최대속도 | 50km/h (추정) |
| 톤당 마력 | 22.2hp/t |
| 항속거리 | 500km (추정) |
| 도섭 가능 심도 | ~2m |
| 주무장 | AK-230 30mm 기관포 2문 |
| 분당 발사 속도 | 분당 800~ 1,000발 |
| 사거리 | 6~3km |
| 탑제 레이더 | RPK-2 Tobol |
| 레이더 탐지 거리 | ~20km |
| 탐색기 탐지 거리 | ?km |
| 부무장 | 없음 |
| 탄약 적재량 | 불명 |
| 탑승인원 | 승무원 3~4명 |
| 방어력 | 7.62mm 소총탄 방호 (추정) |
| 장갑 | 균질압연장갑, 용접장갑 |
M-1992는 북한에서 제조 된 자주 대공포로 VTT-323 차체를 이용했으며 ZSU-57-2, ZSU-23-4 쉴카를 대체하기 위해서 개발한 차량이다. 기관포는 리볼버식 장탄 방식인 소련 해군의 대공용 기관포 AK-230을 사용한다 분당 1000발 정도이며 최대 6km에 사거리 3km의 유호사거리를 가진다 탄약은 30X210B로 고폭탄과 철갑탄을 사용한다.
4.7.2 그 외
- M-1984 ZPU-4 14.5mm 대공기관총을 장착한 자주대공포
파일:/pds/200812/04/89/f0060489 4937a2031607d.jpg
- M1985 각각 소련제 37mm M-1939 (61-K) 중국제 37 mm Type 65 을 장착한 자주대공포
- M-1985는 ZSU-57-2와 같이 2연장 57mm 76.6구경장 S-60 기관포를 장착한 자주 대공포이다.
깨알같은 미제침략자들을 소멸하라!
VTT-323은 이렇게 여러가지 파생형 계열의 차량이 존재한다.
기동성이나 방어력에서 한국군이 우세한데 기본적으로 소화기탄을 방호할수 있는 수준이지만 K200은 12.7mm급은 방어할 수 있고 필요하다면 개량을 통해서 얼마든지 방어력과 성능을 강화할수 있다.
추가바람.
